STRADIVARI PHONO PREAMPLIFIER

PREAMPLIFICATORE STRADIVARI PHONO

Project Info

Project Description

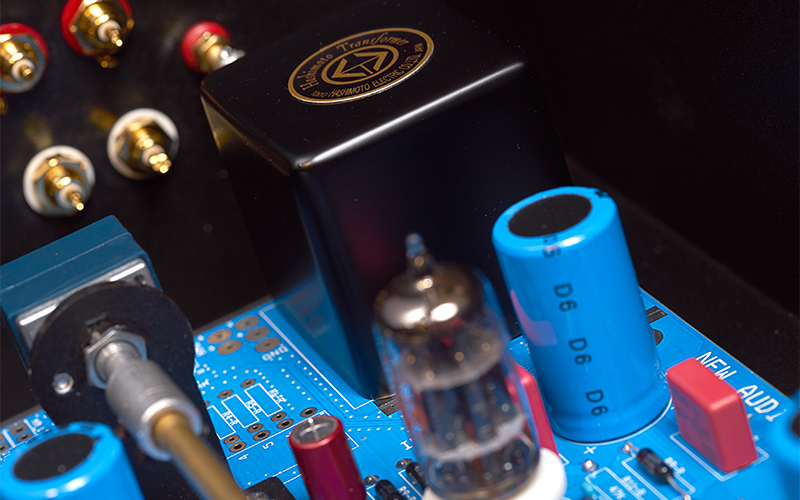

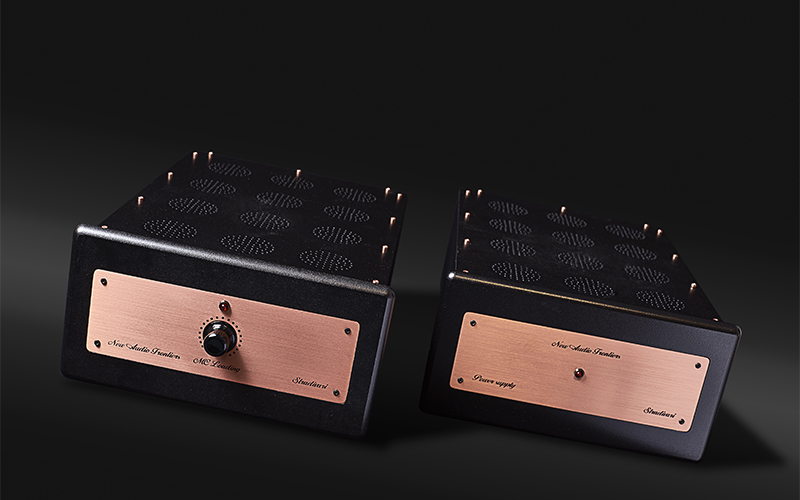

New Audio Frontiers opens with this realization a new product line:the Stradivari Phono and the Stradivari Line. The phono board STRADIVARI born as an object of extreme quality and adopts circuit solutions and realization of high level which places there at its class-leading sound. The circuitry has been implemented through three stages, all triode. The first two, between which has been inserted the network R.I.A.A. equalization, are used for the amplification of the signal coming from a cartridge of the type MM, while the third performs a lowering of the output impedance in order to be able to drive without no difficulty line stages which have a low input impedance and / or high capacity due to interconnecting cables also rather long. For the use of pick-ups of type MC, further amplification has been delegated to two transformers STEP-UP, one for each channel, with the mu-metal core and windings in silver rather than to a further stage of the active type in order to reduce noise and maintain high quality sound. In the front was inserted a potentiometer in order to be able to adjust the load of MC pick up. Within the device has several peculiarities. It was adopted the choice of using the solution of 2 frames in order to minimize any problems of uptake of electrical noise coming from the power supply.  In the latter the straightening of the anode voltage is implemented through a dual triode vacuum type EZ 81 and level out by two cells with PI Greek inductive, one per channel. The power supply of all the filaments of the tubes tubes of the signal is, contrariwise, stabilized. Another special feature is that of having chosen to realize a printed circuit where the path of the tracks is identical in both channels to make sure that even the smallest and unavoidable parasitism capacitive are identical between them. The components have been chosen at the highest level which includes and especially stand out  the capacitors MICA SILVER used in RIAA EQ, high stability, low loss and minimum tolerance. All this to say that in addition to the technique is also especially our passion to respect the music, certain that the amplifier phono STRADIVARI will give you the opportunity to discover new emotions with a unique listening experience!

TECHNICAL CHARACTERISTICS

  • Model …………………………………………….. STRADIVARI PHONO

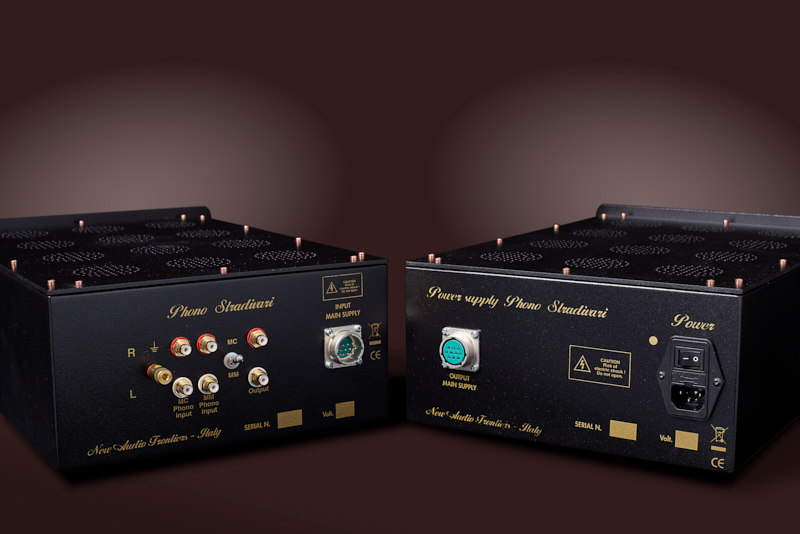

  • Type ………………………………………………. Tubes separate power supply unit
  • Sensitivity input impedance………………. Phono MM 47 KOhm / MC
  • Inputs phono …………………………………… 2 RCA
  • Output phono ………………………………….. 1 RCA
  • Gain ………………………………………………. 70 dB
  • Frequency response …………………………. 20 – 50K within 5 dB
  • Signal / noise ratio …………………………… 90 dB
  • Dimensions …………………………………….. 29 x 15 x 40 cm. (W x H x D)
  • Dimensions separate power supply unit 29 x 15 x 40 cm. (W x H x D)
  • Net weight………………………………………. 25 kg. Couple
  • Manufacturer ………………………………….. New Audio Frontiers – Italy

New Audio Frontiers inaugura con questa realizzazione una nuova linea di prodotti: lo Stradivari Phono e lo Stradivari Line. La scheda phono STRADIVARI nasce come oggetto di estrema qualità ed adotta soluzioni circuitali e realizzative di alto livello tali da rendere il proprio suono ai vertici della categoria. La circuitazione è stata implementata tramite 3 stadi, tutti a triodi. I primi due, tra i quali è stata inserita la rete di equalizzazione R.I.A.A., sono adibiti all’amplificazione del segnale proveniente da un fonorivelatore di tipo MM, mentre il terzo esegue un abbassamento dell’impedenza di uscita al fine di poter riuscire a pilotare senza alcuna difficoltà stadi linea che presentano una bassa impedenza di ingresso e/o elevata capacità dovuta a cavi di interconnessione anche piuttosto lunghi. Per l’uso di fonorivelatori di tipo MC, l’ulteriore amplificazione è stata delegata a due trasformatori di STEP-UP, uno per ogni canale, con nucleo in MU-METAL ed avvolgimenti in argento anzichè ad un ulteriore stadio di tipo attivo al fine di ridurre il rumore e mantenere altissima la qualità sonora. Nel frontale è stato inserito un potenziomentro per poter regolare l’impedenza di carico delle testine MC.

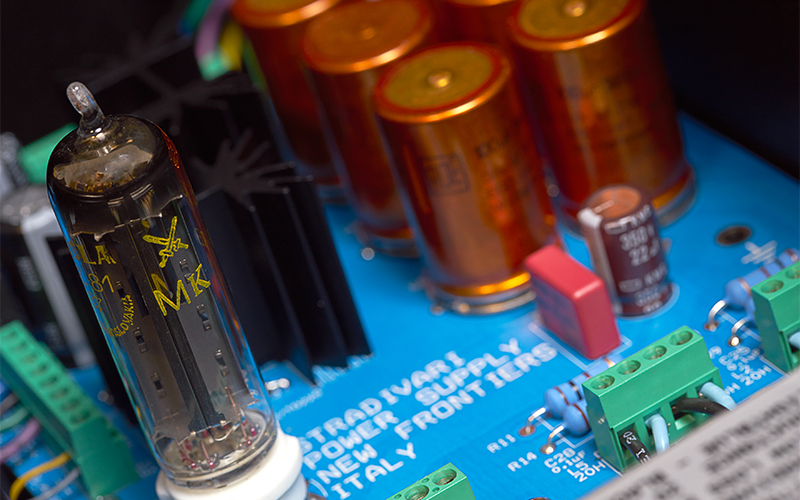

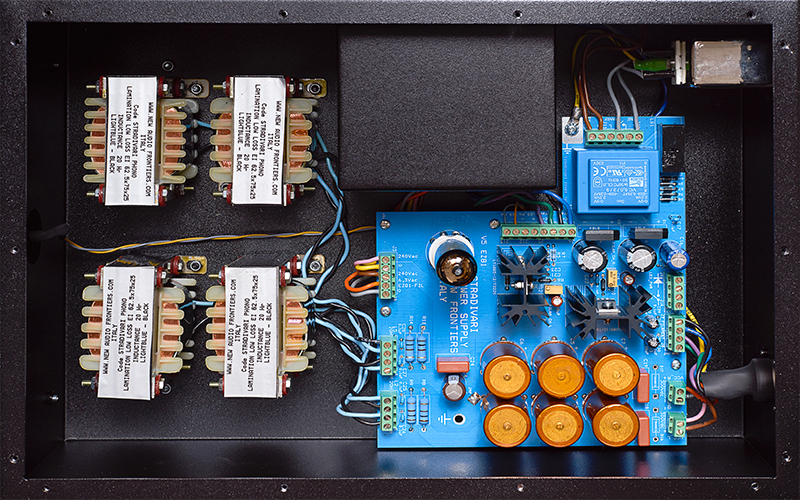

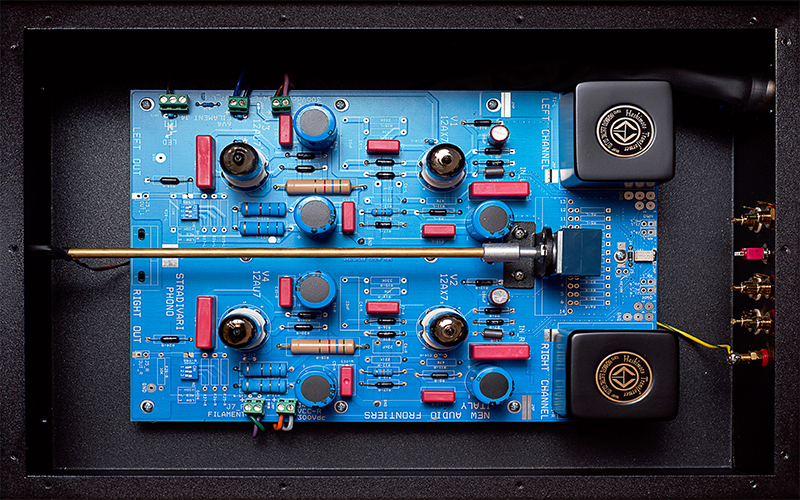

In ambito costruttivo l’apparecchio presenta alcune peculiarità. È stata adottata la scelta di utilizzare la soluzione a 2 telai al fine di ridurre al minimo gli eventuali problemi di captazione di disturbi derivanti dall’alimentatore. In quest’ultimo il raddrizzamento della tensione anodica è attuato tramite un doppio triodo a vuoto di tipo EZ 81 e successivamente livellata tramite due celle a pi greco induttivo, una per canale.L’alimentazione di tutti i filamenti dei tubi di segnale è, invece, stabilizzata. Un’altra particolarità è quella di aver scelto di realizzare un circuito stampato ove il tracciato delle piste è identico in entrambi i canali per fare in modo che anche i più piccoli ed inevitabili parassitismi capacitivi siano identici tra loro.
La componentistica è stata scelta di altissimo livello tra cui spiccano in particolare modo i condensatori in MICA ARGENTATA usati nella rete R.I.A.A. di equalizzazione, ad alta stabilità, bassa perdita e tolleranza minima. Tutto questo per dire che oltre alla tecnica c’è anche soprattutto la nostra grande passione nel rispettare la musica, certi che l’amplificatore phono STRADIVARI vi darà la possibilità di scoprire nuove emozioni con un’esperienza di ascolto unica!
